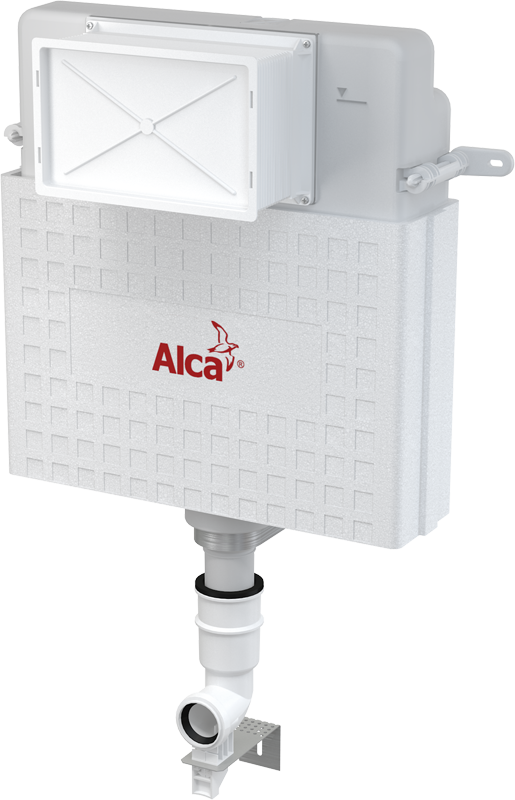

კედელში ჩასაშენებელი ავზი: A112 Basicmodul

წყლის მიწოდება ავზის უკანა კედელიდან ან ავზის ზემოდან არსებული სამონტაჟო ხვრელის გამოყენებით	G1/2 "
წყლის წნევის სამუშაო დიაპაზონი	0,05 – 0,8 MPa
წყლის წნევის რეკომენდებული დიაპაზონი	0,3 – 0,5 MPa
მოცულობითი ჩარეცხვა	6 – 9 l
მცირე ჩარეცხვა	2,5 – 3,5 l
მოცულობითი ჩარეცხვის სტანდარტული პარამეტრები	6 l
მცირე ჩარეცხვის სტანდარტული პარამეტრები	3 l
ჰიგიენური რეზერვი	3 l
წყლის მოცულობა ავზში	9 l

განმარტება

შიდა და გარე კონსტრუქციისთვის - "სველი" მონტაჟი
განკუთვნილია დამოუკიდებლად მდგარი იატაკის უნიტაზებისთვის ან იატაკზე დასამაგრებელი უნიტაზებისთვის

დამახასიათებელი

პოლისტიროლის საიზოლაციო კონსტრუქცია ამარტივებს კედლში ჩაშენების პროცესს, ხელს უშლის ავზის ზედაპირზე კონდენსაციას და ამცირებს ჩაშენებულ კონსტრუქციაში ვიბრაციას.
ორმაგი ჩარეცხვა, დამოუკიდებლად რეგულირებადი, ჰიგიენური რეზერვით
მიესადაგება პნევმატური ან სენსორული ჩარეცხვის მოწყობილობებს
თავსებადია Alca-ის მართვის ყველა ღილაკთან
ავზი დამზადებულია პოლიპროპილენის ერთიანი ფრაგმენტისგან, რომელიც უზრუნველყოფს 100%-იან ჰერმეტულობას
წყალმომარაგება უკანა მხრიდან/ზემოდან
ხელსაწყოების გამოყენების გარეშე სერვისის შესაძლებლობა
სერვისის პორტის სახურავი ამარტივებს ინსტალაციის პროცესს და იცავს მას ტენიანობისა და ჭუჭყისგან

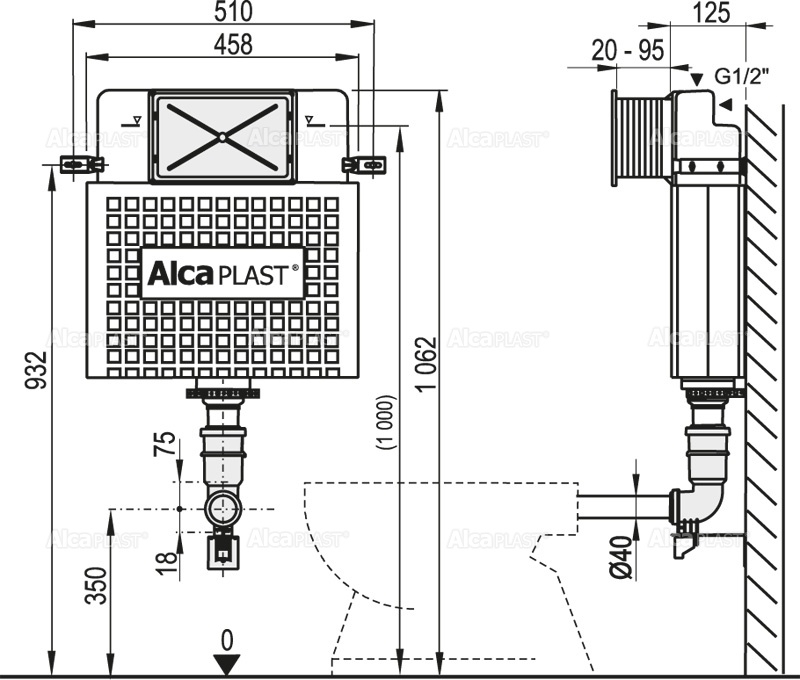

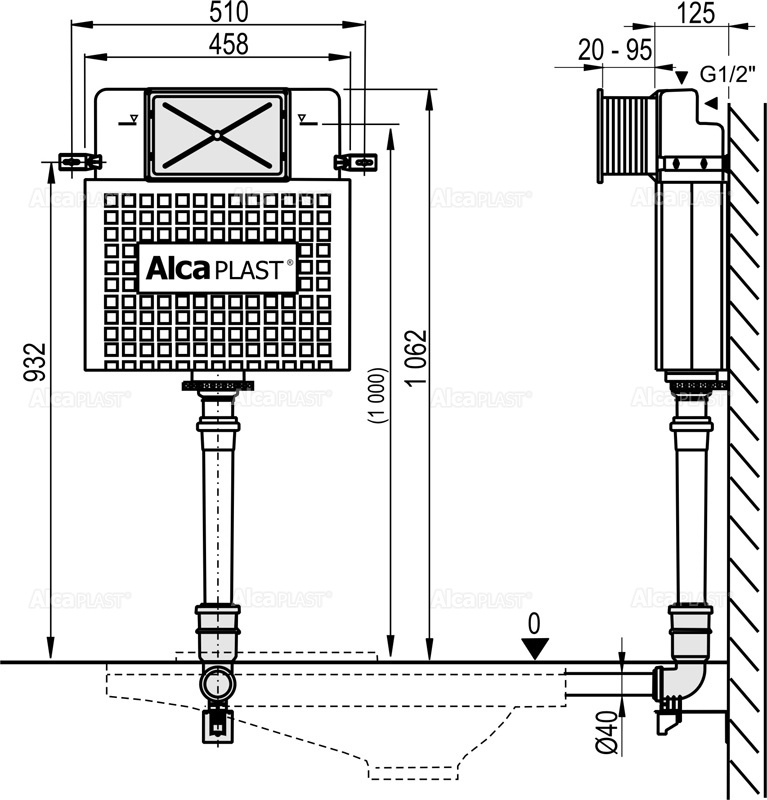

სამონტაჟო სიმაღლე 1062 მმ
გარსამოსის სამონტაჟო სიღრმე რეგულირდებადი 20-95 მმ-იან დიაპაზონში
სამონტაჟო სიღრმე 125 მმ

ნორმები

EN 14124, EN 14055

ლოგისტიკური ინფორმაცია

რაოდენობა (შეფუთვა)	1 ცალი
რაოდენობა (პლატა)	20 ცალი
ზომები (ცალი)	1050×480×140 მმ
ზომები (შეფუთვა)	1050×140×480 მმ
წონა (ცალი)	4,5581 კგ
წონა (შეფუთვა)	4,5581 კგ
წონა (პლატაზე)	111,162 კგ

კომპლექტის შემადგენლობა

ავზი შემვსები და ჩასარეცხი მექანიზმით
ხრახნიანი კავშირი 1/2 " წყალმომარაგებისთვის ინტეგრირებული კუთხის სარქველით Schell 1/2" -3/8 "
სამონტაჟო ნაკრები: ხრახნი Ø5×40 – 5 ცალი., დუბელი Ø8 – 5 ცალი.
დამაკავშირებელი ნაკრები Ø40 უნიტაზთან წყლის დაერთებისთვის
საფარის სამონტაჟო ნაკრები სისტემის დამონტაჟების დროს ტექნიკური ხვრელების დასაცავად
სერვისის პორტის გარსამოსი მარტივად მოკლდება, კომპლექტში არის 4 შურუპი მისი დამაგრებისთვის
ტელესკოპიური დასამაგრებელი კრონშტეინები 2 ცალი.

Spare parts

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0039-ND	Sleeve for WC systems
M0043B-ND	Inner board for WC systems
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M0506-ND	WC cistern hinge support
M0507-ND	WC cistern hinges
M0603-ND	Cuff
M0604-ND	Inlet sealing
M0612-ND	Perforated tape straight 17/6.5
M0613-ND	Holder
M0615-ND	Holder lock
M905-ND	Complete mechanism
MN0091-ND	Frame sleeve for WC systems
MN0092-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN1238-ND	Water supply elbow AM112
P165-ND	Angle valve with bracket and nut
P211-ND	Shut valve Schell replacement kit
S0032-ND	Screw into metal 4.2×16 DIN 7983 A2
S0956-ND	Rosette DN40
Z0007-ND	Wrapping seal DN60/40
