| მოქმედი ძალა | < 20 N |

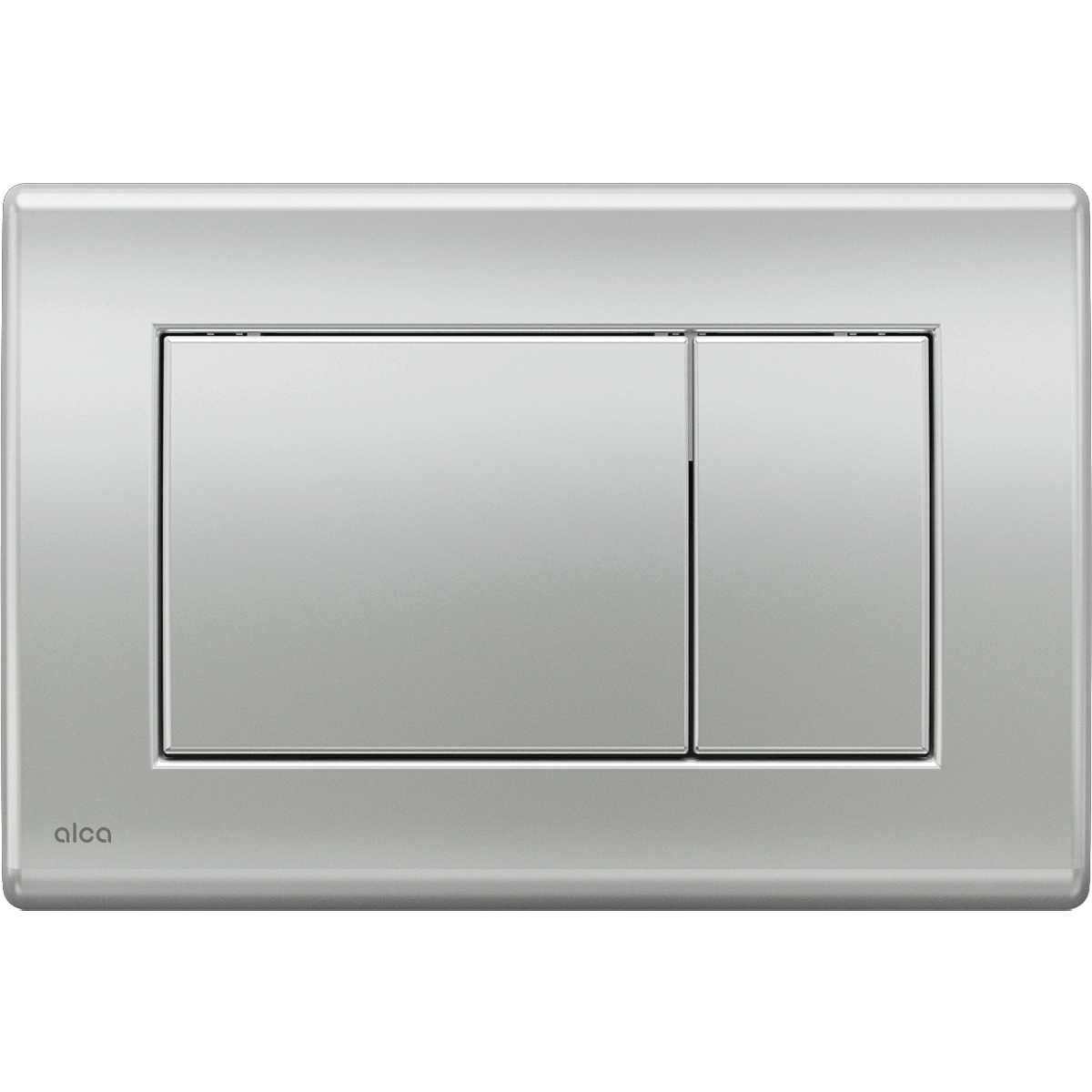

Ინფორმაცია პროდუქციის შესახებ
- დაფარული ჩასაშენებელი სისტემებისთვის და კედელში ჩასაშენებელი ავზებისთთვის
- ორმაგი ჩარეცხვა, მოქმედების მექანიკური პრინციპი
- თავსებადია Alca-ის ყველა დაფარულ ჩასაშენებელ სისტემასთან
- მასალა: პლასტმასი
| რაოდენობა (შეფუთვა) | 25 ცალი |
| რაოდენობა (პლატა) | 700 ცალი |
| ზომები (ცალი) | 250×40×175 მმ |
| ზომები (შეფუთვა) | 595×245×395 მმ |
| წონა (ცალი) | 0,3791 კგ |
| წონა (შეფუთვა) | 9,4775 კგ |
| წონა (პლატაზე) | 285,37 კგ |
- ღილაკი
- ღილაკის სამონტაჟოდ განკუთვნილი სამონტაჟო ჩარჩო
- ღილაკის სამონტაჟო ჩარჩოს ხრახნიანი მოსაჭერი 2 ცალი.
- ვინტი მექანიზმისთვის 2 ცალი.
- მართვის ღილაკების მონტაჟის შაბლონი
| M0037-ND | Flush plate frame |
| M0042-ND | Flush plate frame spring |
| M0044-ND | Stopper |
| MN0101-ND | Flush plate frame |
| MN0102C-DLOUHY-ND | Flush plate frame screw extended 1 pc |
| MN0102C-ND | Flush plate frame screw |
| MN0114-ND | Flush plate frame pods 4 pcs |
| MN0118-ND | Flush plate screw spring |
| MN0121C-ND | Stopper |
| P146-ND | Template for setup of flush plates |
Downloads
| Ფაილის სახელი | ზომა | მოქმედება | |
 |
M272 - Installation instructions.pdf | 1.34 MB |
ჩამოტვირთვა
|
|
M272 - მართვის ღილაკების მონტაჟისთვის განკუთვნილი შაბლონი.pdf | 240.87 kB |
ჩამოტვირთვა
|
|
M272 - CAD drawing.dwg | 60.62 kB |
ჩამოტვირთვა
|
|
M272 - CAD drawing.dxf | 151.33 kB |
ჩამოტვირთვა
|
| Код | EAN | Технический лист | ||
|---|---|---|---|---|
| M272 | 8594045938258 |  |
