| წყლის ნაკადის სიჩქარე | 46 l/min |
| სველი წყლის ჩამკეტის წყლის მილის სიმაღლე | 51 mm |
| წნევასთან წყლის ჩამკეტის წინაღობა | 480 Pa |
| 50 mm | |
| მონტაჟის საერთო სიმაღლე | 101 – 189 mm |

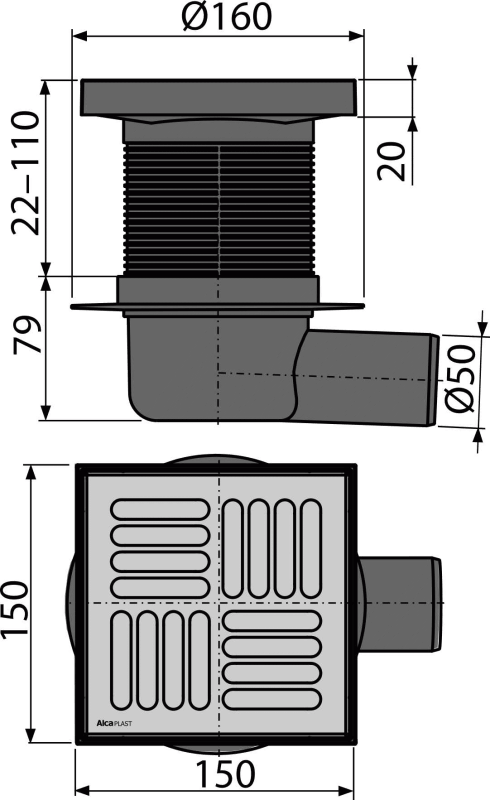

ტრაპი 150×150/50 მმ, გვერდითი გადინება, უჟანგავი ფოლადის ბადე, სველი წყლის ჩამკეტი
APV5411
Ინფორმაცია პროდუქციის შესახებ
- სველი წერტილებისა და სხვა ოთახებისთვის, სადაც სავარაუდოა ტრაპში წყლის ხშირი და რეგულარული გადინება
- უბარიერო ხელმისაწვდომობისთვის
- უჟანგავი ფოლადის ბადე 143 × 143 × 5 მმ
- საყელურის სიმაღლეზე რეგულირებადი 22-110 მმ
- საიზოლაციო საყელო იატაკის ჰიდროიზოლაციის მარტივი მონტაჟისთვის
- გვერდითი კავშირი კანალიზაციის მილთან Ø50 მმ
- ხელით, კანალიზაციის მილამდე მარტივად წმენდადი სიფონი
- სველი წყლის ჩამკეტი უსაფრთხოდ იცავს კანალიზაციიდან სუნის ამოსვლას
- თავსებადია ტრაპის სხვადასხვა ტიპთან, მათ შორის სველ, მშრალ და კომბინირებულ წყლის ჩამკეტებთან SMART
- მასალა: პოლიპროპილენი, მდგრადია მექანიკური, ქიმიური და თერმული დაზიანების მიმართ
- მასალა: უჟანგავი ფოლადი AISI 304 , DIN 1,4301
- EN 1253
| რაოდენობა (შეფუთვა) | 15 ცალი |
| რაოდენობა (პლატა) | 240 ცალი |
| ზომები (ცალი) | 150×150×101 მმ |
| ზომები (შეფუთვა) | 590×430×390 მმ |
| წონა (ცალი) | 0,6637 კგ |
| წონა (შეფუთვა) | 9,9555 კგ |
| წონა (პლატაზე) | 179,288 კგ |
- ტრაპის კორპუსი გვერდითი დამაკავშირებლით მილთან Ø50 მმ
- ტრაპის ყელი 150 × 150 მმ
- უჟანგავი ფოლადის ბადე
- სველი წყლის ჩამკეტი
- შუასადების კომპლექტი
| APV0400 | Drain throat, grid 150×150 mm steel |
| APV5000 | Drain body DN50/70 mm side outlet |
| S0400-ND | O-ring for drain throat |
| S0401-ND | O-ring for 2-nd level insulation |
Downloads
| Ფაილის სახელი | ზომა | მოქმედება | |
 |
APV5411 - Installation instructions.pdf | 572.58 kB |
ჩამოტვირთვა
|
|
APV5411 - CAD drawing.dwg | 167.09 kB |
ჩამოტვირთვა
|
|
APV5411 - CAD drawing.dxf | 513.74 kB |
ჩამოტვირთვა
|
| Код | EAN | Технический лист | ||
|---|---|---|---|---|
| APV5411 | 8595580520762 |  |
